在CAD中怎么把交叉的两条线打断

在三维CAD中,我们经常能用到【打断于点】命令,它可以将图形对象在某一点处打断却没有空隙,我们就可以给对象添加不同的颜色或样式加以区分,让图纸更清晰更美观。打断于点命令的有效对象为直线、开放的多段线和圆弧等。下面就让我们一起来试一试。

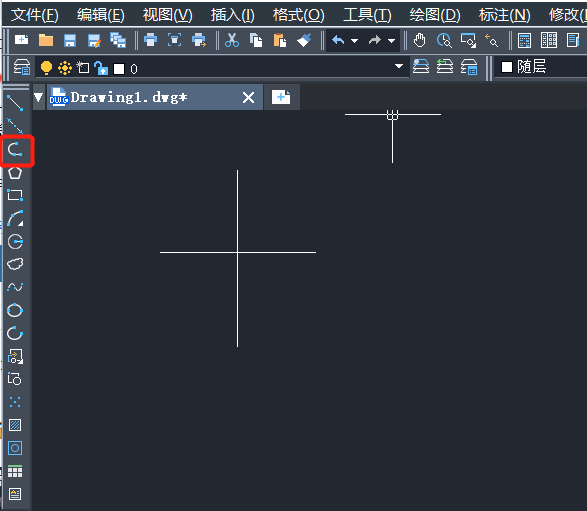

1.打开中望CAD软件,绘制一个交叉线

在CAD中怎么把交叉的两条线打断

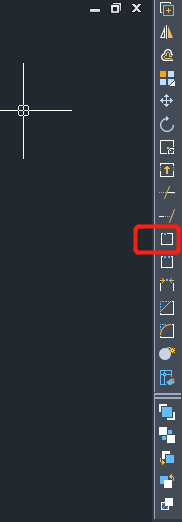

2.在右侧工具栏处选择打断于点工具

在CAD中怎么把交叉的两条线打断

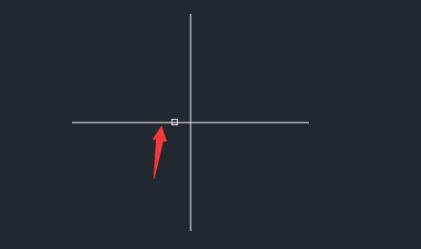

3.点击打断于点后选择直线,空格结束

在CAD中怎么把交叉的两条线打断

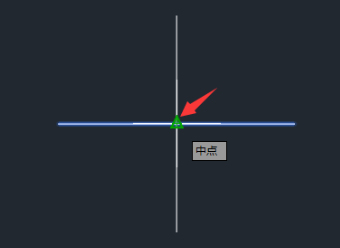

4.选择中点

在CAD中怎么把交叉的两条线打断

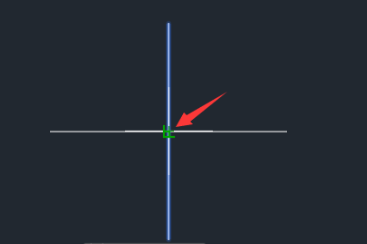

5.另外的直线重复以上的操作即可,空格结束

在CAD中怎么把交叉的两条线打断

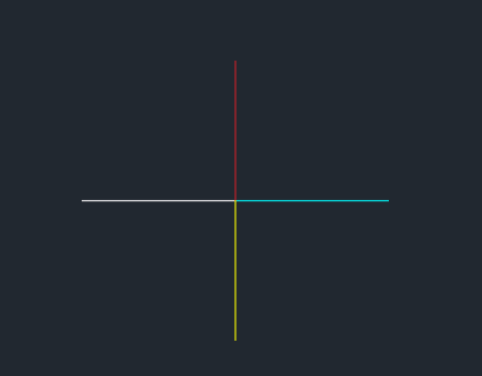

6.全部直线都设置完打断直线之后就可以分别设置不同的颜色以进行区分

在CAD中怎么把交叉的两条线打断

在CAD的操作中,大家有时候会将【打断点】与【打断于点】混淆,从作用对象上来看,打断点还可以作用在圆、矩形和多边形等图形上,而打断于点只能作用于直线、圆弧和开放的多段线上;使用【打断】命令时,打断处是存在空隙的,而使用【打断于点】时,打断处没有间隙。希望今天的教程能帮到各位。
