如何构建和关闭CAD选择集

在CAD中,要创造复杂的对象不能只依靠一些基本的绘图命令,还需要对相应的对象进行编辑修改操作。在操作前,一般都需要先选择操作的对象,再进行实际的编辑修改操作,所以,选择的一个或者多个图元就是构成了一个几何,称为选择集。大家知道选择集是如何构建的吗?

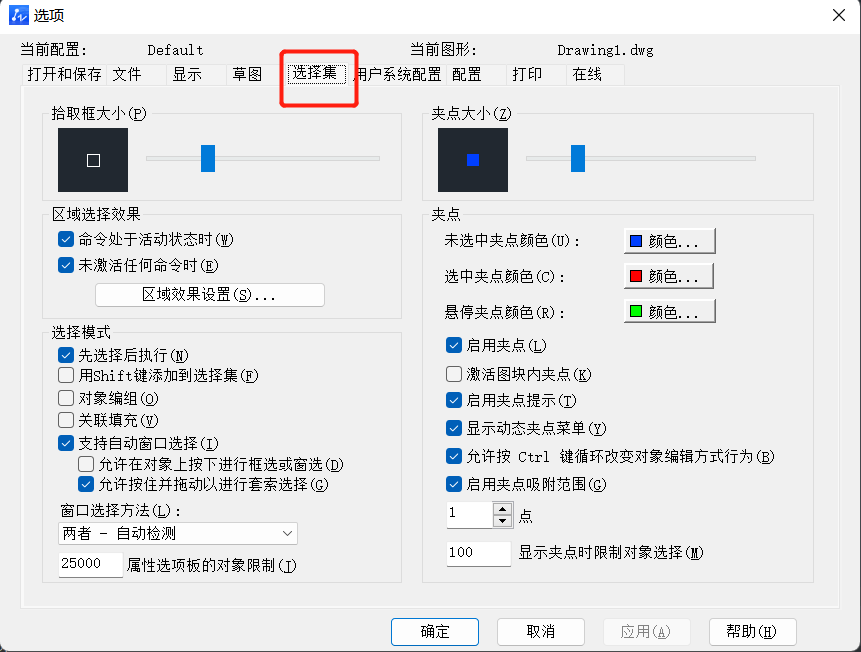

1.首先打开中望正版CAD软件,在上方工具栏中点击【工具】-【选项】,打开选项卡,点击【选择集】;

如何构建和关闭CAD选择集

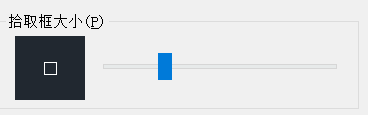

2.调整【拾取框大小】,拉动旁边的滑动条可以调整整个拾取框的大小,方便大家框选区域;

如何构建和关闭CAD选择集

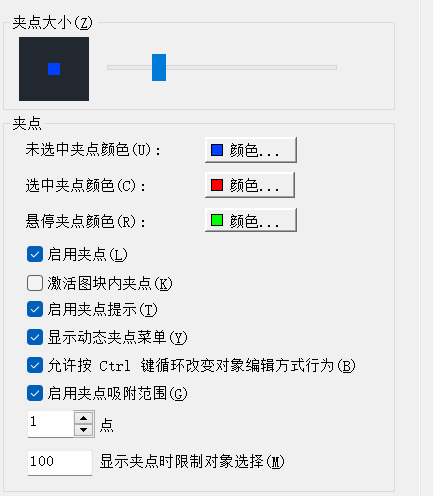

3.点击【夹点大小】、【夹点】可以修改夹点的大小和颜色,调整选中图形后显示的点的效果;

如何构建和关闭CAD选择集

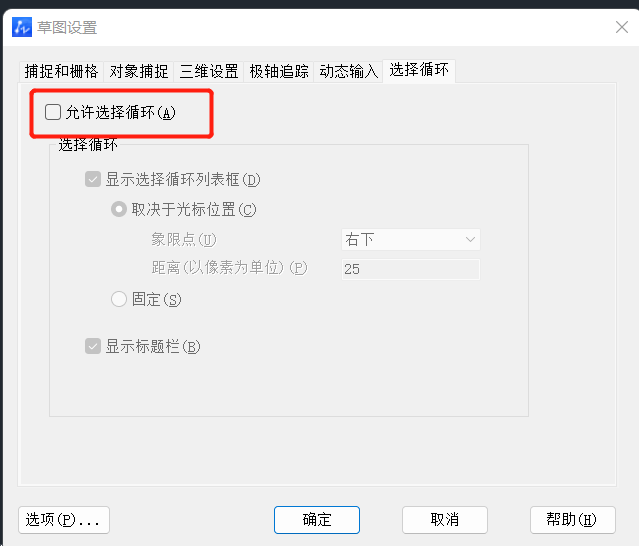

4.当需要关闭选择集时,在上方工具栏单击【工具】-【草图设置】,打开【草图设置】选项卡后点击【选择循环】,取消勾选【允许选择循环】即可关闭选择集。

如何构建和关闭CAD选择集
